蓄能器安全截止閥
1.產品概述
AJF系列蓄能器安全截止閥由截止閥、安全閥和卸荷閥等組成，安裝于蓄能器和液壓系統之間，用于控制蓄能器油液的通斷、溢流、卸荷等工況。
2.型號說明
AJF _ H※ _ ※L ※ _ F2
① ② ③ ④ ⑤
① 名稱代號：安全截止閥
② 壓力等級：H1-10Mpa， H2-20Mpa, H3-31.5Mpa
③ 公稱通徑：25,40,50mm
④ 連接方式：L-直通式， LS-直角式， LW-三通式
3.技術參數
公稱壓力：10～31.5Mpa
適用介質：礦物油、水-乙二醇和乳化液
介質溫度：-10℃～+93℃

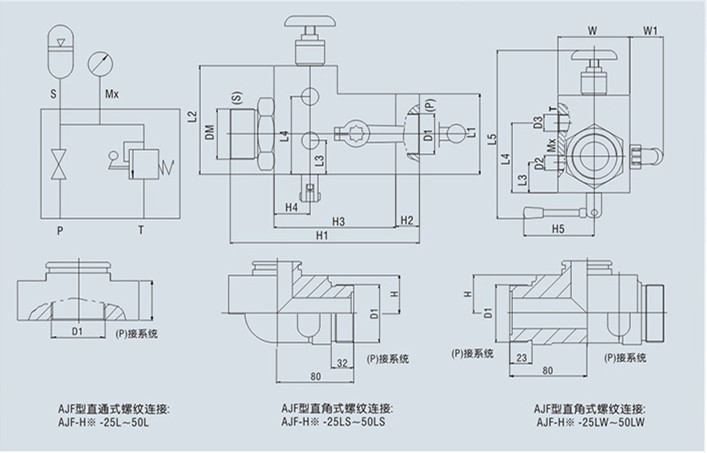

4.外形尺寸與結構原理
| 型號 |
基本尺寸 （mm） | ||||||||||||||||
| L1 | L2 | L3 | L4 | L5 | W | W1 | H | H1 | H2 | H3 | H4 | H5 | DM | D1 | D2 | D3 | |
| AJF-H※25L | 68 | 100 | 34 | 67 | 190 | 68 | 45 | 30 | 180.5 | 26.5 | 110 | 38 | 95 | M42×2 | N33×2 | M20×1.5 | M22×1.5 |
| AJF-H※25LS | |||||||||||||||||
| AJF-H※25LW | |||||||||||||||||
| AJF-H※40L | 96 | 130 | 40 | 93 | 241/255 | 95 | 45 | 40 | 228 | 28 | 146 | 40 | M60×2 | M48×2 | |||
| AJF-H※40LS | |||||||||||||||||
| AJF-H※40LW | |||||||||||||||||
| AJF-H※50L | 110 | 140 | 55 | 102 | 251/270 | 110 | 50 | 40 | 256 | 31 | 160 | 47 | M72×2 | M60×2 | |||
| AJF-H※50LS | |||||||||||||||||
| AJF-H※50LW | |||||||||||||||||
| 型號 |
PN （Mpa） |
DN (mm) |
公稱流量 （L/min） | 適用蓄能器型號 |
重量 （Kg） |
| AJF-H※25L | 10 20 31.5 | 25 | 160 | NXQ-1.6-6.3/※-L-A | 6.8 |
| AJF-H※25LS | |||||
| AJF-H※25LW | |||||
| AJF-H※40L | 40 | 400 | NXQ-10-40/※-L-A | 13.5 | |
| AJF-H※40LS | |||||
| AJF-H※40LW | |||||
| AJF-H※50L | 50 | 630 | NXQ-63-100/※-L-A | 18.5 | |
| AJF-H※50LS | |||||
| AJF-H※50LW |
5.訂貨說明
① 訂貨時須寫明型號代號全稱，如：工作壓力為31.5Mpa，通徑為50mm，直角式螺紋連接的安全截止閥：AJF-H350Ls-F2。
② 如對此安全截止閥還有。特殊要求時，請同本公司商洽。
③ 本公司保留設計更改權，對修改恕不另行通知。
產品知識
蓄能器安全截止閥作為一種新型液壓元件，通常裝在蓄能器與系統相連的管道之間，其主要作用就是保護蓄能器，包括通斷系統、限壓、卸壓等。而由于蓄能器安全截止閥有很多型號，因此很容易選擇到能夠滿足要...
