蓄能器安全球閥
1.產品概述
蓄能器安全球閥主要用于液壓囊式蓄能器作為安全斷流和卸荷的蓄能器附件，裝接于蓄能器和液壓系統之間，安全球閥可保持系統中的壓力調定值，當壓力超過調定值時，安全閥開啟，防止系統過載。特別是裝于封閉系統中的蓄能器更不可缺少，以防止外負荷的突然加壓所造成系統的危害。蓄能器安全球閥主要有三種連接式：直通式、直角式、和三通式螺紋連接。
AQF系列蓄能器安全球閥由寧波市朝日液壓有限公司（原奉化液壓件二廠）制造，是國內唯一通過國家級技術鑒定的產品，同時榮獲寧波市科技成果獎。產品具有結構緊湊、性能可靠、體積小、安裝簡單、操作方便等特點。
2.型號說明
AQF _ ※ ※ ※ _ ※ ※
?、? ② ③ ④ ⑤ ⑥
?、?名稱代號：安全球閥
?、?連接方式：（螺紋連接）， L-直通式 LS-直角式 LW-三通式
?、?公稱通徑：25、32、40、50mm
④ H1-10Mpa H2-20Mpa H3-31.5Mpa
⑤ 結構模式：A-直動式溢流閥
⑥ 蓄能器接頭螺紋：M27×2、M42×2、M60×2、M72×2

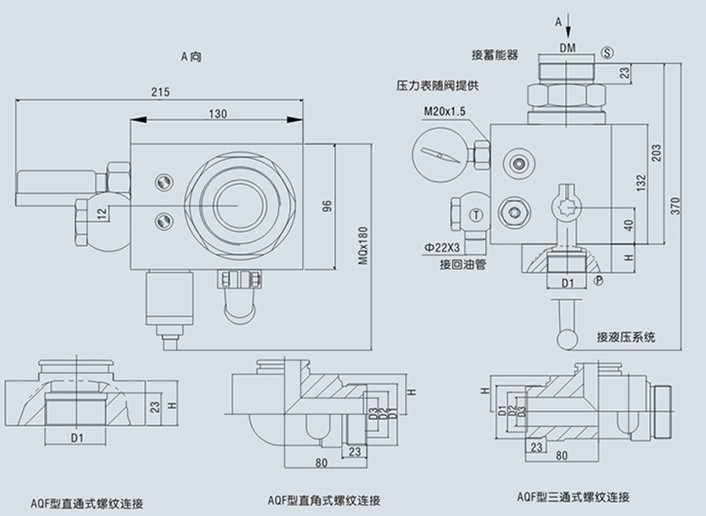

3.外形尺寸
4.結構原理

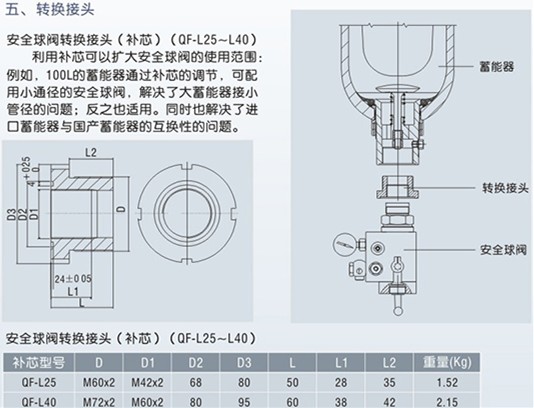

5.轉換接頭
6.技術規格
| 型號 | 公稱壓力 | 調壓范圍 （Mpa） | 公稱通徑 （mm） | 公稱流量 （L/min） | 基本尺寸 （mm） | 適用蓄能器型號 | 重量 （KG） | ||||
| H | D3 | D2 | D1 | DM | |||||||
| AQF-L25H※-A | 10 20 31.5 | H1=3.5-14 H2=7-21 H3=14-31.5 | 25 | 100 | 31.5 | 24 | M33×2 | M27&×2 M42×2 | NXQ-1.6～10※-L-A | 17 | |
| AQF-Ls25H※-A | 30 | 22 | 35 | M42×2 | |||||||
| AQF-Lw25H※-A | |||||||||||
| AQF-L32H※-A | 32 | 160 | 31.5 | 30 | M42×2 | M42×2 M60×2 | NXQ-10～100※-L-A | 17.5 | |||
| AQF-Ls32H※-A | 36 | 26 | 40 | M52×2 | |||||||
| AQF-Lw32H※-A | |||||||||||
| AQF-L40H※-A | 40 | 250 | 31.5 | 36 | M48×2 | M60×2 M72×2 | 18.5 | ||||
| AQF-Ls40H※-A | 40 | 32 | 45 | M60×2 | |||||||
| AQF-Lw40H※-A | |||||||||||
| AQF-L50H※-A | 50 | 500 | 36 | 48 | M72×2 | M72×2 | 20 | ||||
7.訂貨說明
?、?nbsp;訂貨時須寫明型號代號全稱，如：工作壓力為31.5Mpa，通徑為20mm，連接方式三通式，蓄能器接頭螺紋為M42×2，安全球閥： AQF-LW20H3-A/M42×2。
② 如對安全球閥還有特殊要求時，請向本企業商洽。
?、?nbsp;本企業保留設計更改權，對修改不另行通知。
產品知識
在一些特定場合下，蓄能設備需要有安全球閥才能夠安全使用，為了確保使用期間的安全性，避免事故的發生，蓄能器安全球閥的正確安裝是必須的，在安裝期間，不僅需要嚴格按照安裝步驟操作，在安裝時有很多注意事...
