1.產品概述

　　CDZs-D1型充氮小車是適用于液壓活塞式蓄能器、囊式蓄能器、隔膜式蓄能器(包括進口產品)及其他高壓容器充入、增壓氮氣的專用增壓裝置。

　　2.型號說明

　　CDZs _ ※ _ D1 _ ※L

　　   ①     ②   ③   ④

　　① 名稱代號：充氮小車

　　② 壓力等級：25、35Mpa

　　③ 換向方式：電磁換向式

　　④ 充氣容積：1.6L、2.5L、4L

　　3.工作原理

　　本款充氮車由液壓系統、氣路系統、和電路系統等組成。當壓力油液通過電磁換向閥進入增壓缸內，推動活塞運動時，進入到增壓缸內的氮氣開始增壓且經單向閥、充氣工具進入蓄能器(或高壓容器)內，并通過限位開關的作用，使活塞作上下反復運動，使氮氣增壓到設定所需的工作壓力時，即自行停機。

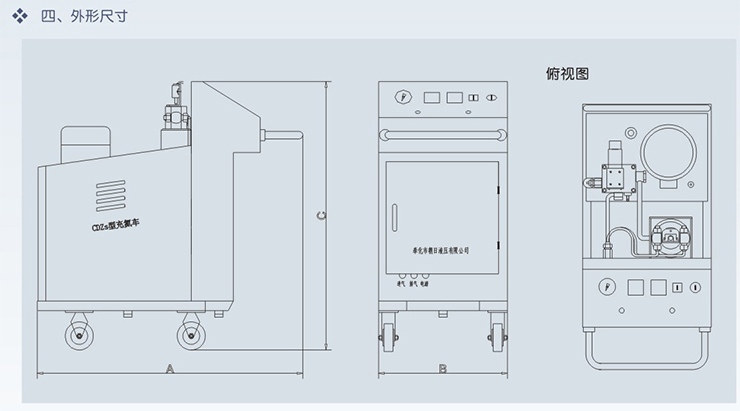

　　4.外形尺寸

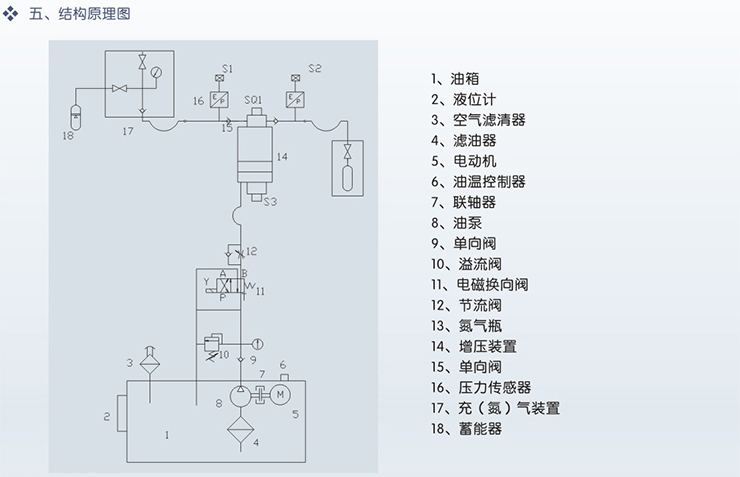

　　5.結構原理

　　6.技術參數

　　7.訂貨說明

　　①  訂貨時須寫明型號代號全稱，如：工作壓力為25Mpa，充氣裝置容積為2.5L，電磁換向式的充氮小車：CDZs—25D1—2.5L。

　　②  若對產品還有特殊要求，請向本企業商洽。

　　③  本企業保留設計更改權，對修改不另行通知。
